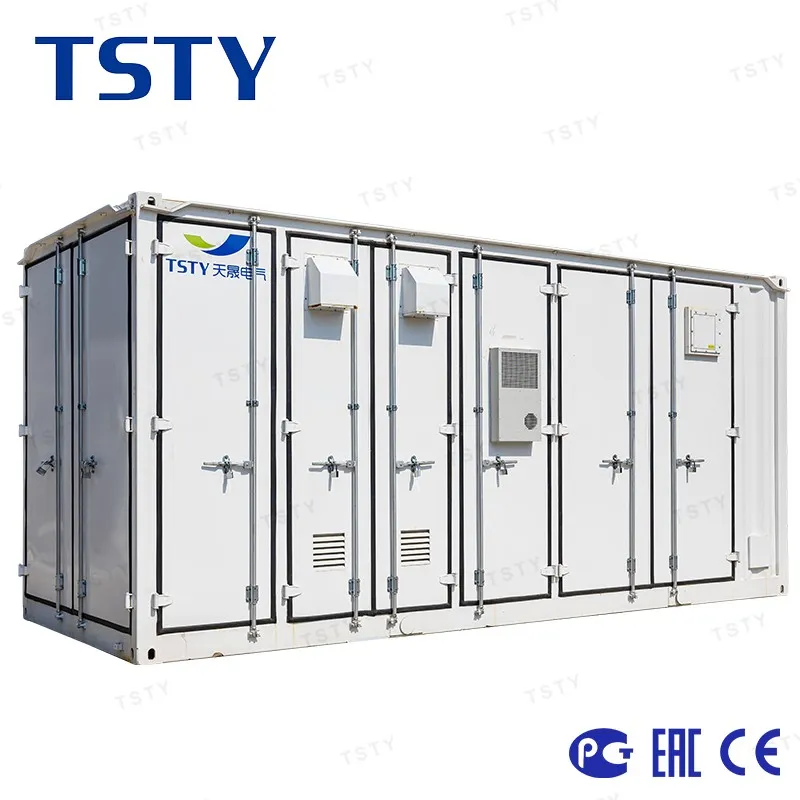

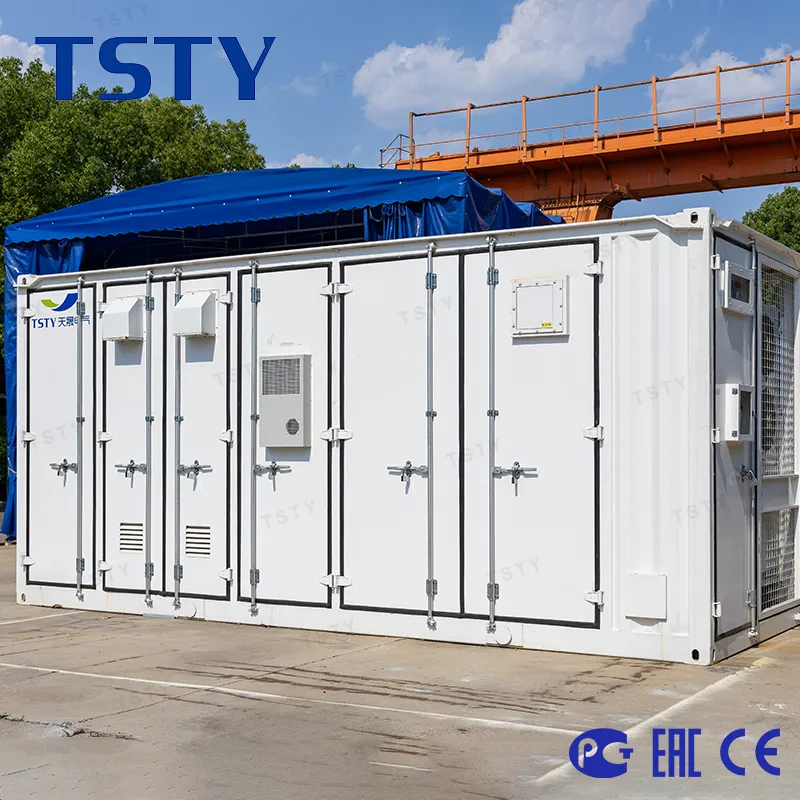

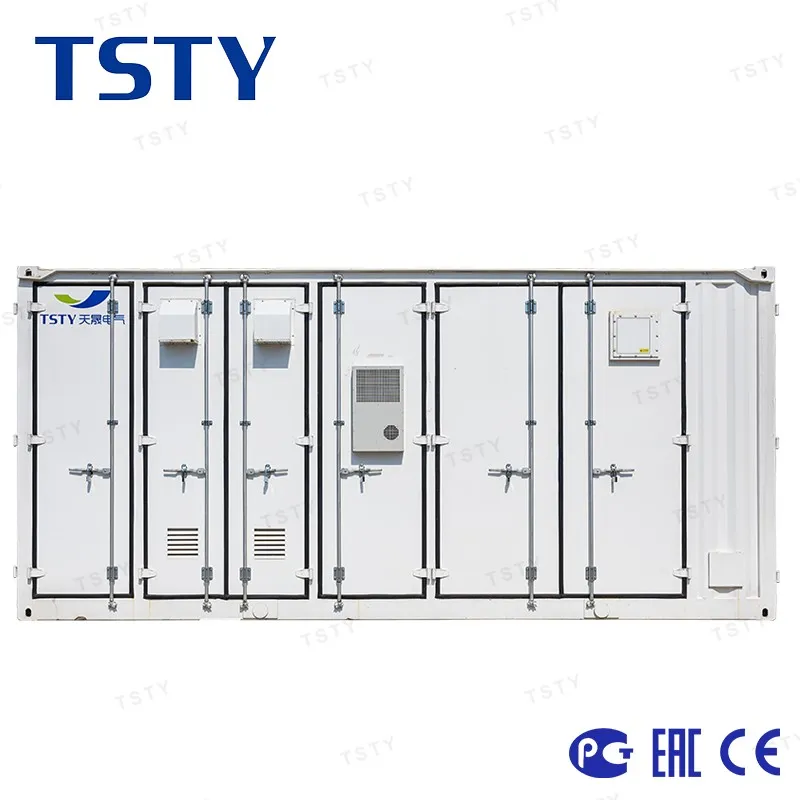

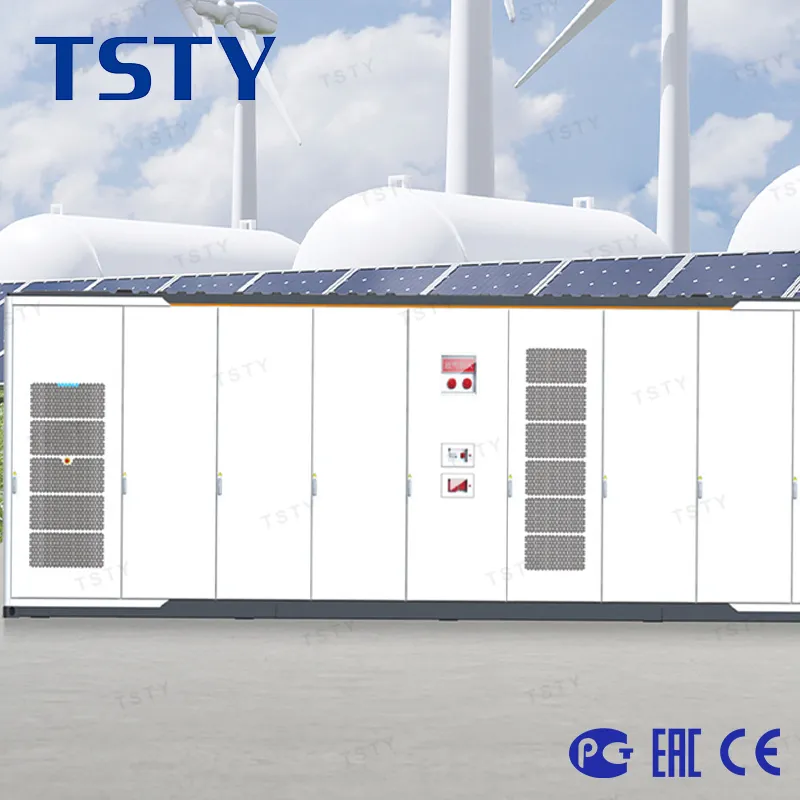

Контейнерная система хранения энергии с жидкостным охлаждением «всё в одном»
Модели: TSE-1000KW/1044KWH_L_FT-N
TSE-1000KW/1044KWH_L_FT-S
Описание
TSE-1000KW/1044KWH_L_FT-N / TSE-1000KW/1044KWH_L_FT-S – высокоинтегрированная система хранения энергии в стандартном 10-футовом контейнере для коммерческих и промышленных объектов, номинальное переменное выходное напряжение составляет 400 В. Система способна работать как в сетевом, так и в автономном режиме. В качестве опционального обновления доступны устройство статической коммутации STS и функция плавного переключения менее чем за 20 мс, обеспечивающая стабильную нагрузочную способность при автономной работе.
Предусмотрены специальные интерфейсы для подключения дизель-генераторов и фотоэлектрических инверторов, что позволяет организовать питание от нескольких источников энергии одновременно. Благодаря гибкой конструкции система адаптируется под широкий спектр сценариев эксплуатации и разнообразные требования заказчиков.
Основные преимущества
Переключение между сетевым и автономным режимом
Опциональная функция плавного переключения менее чем за 20 мс для удовлетворения специальных эксплуатационных требований.
Решение на основе отдельных батарейных строк
Независимое управление каждым батарейным кластером, повышающее надёжность и стабильность работы системы.
Возможность подключения нескольких источников питания
Забронированные интерфейсы для подключения дизель-генераторов и фотоэлектрических инверторов, поддержка множественных источников питания, широкий спектр областей применения.
Интегрированное решение в 10-футовом контейнере
Высокая степень интеграции батарейной системы, системы охлаждения и комплекса пожарной защиты. При равной мощности занимает меньшую площадь.
Технические характеристики
| Категория параметра | Параметр | TSE-1000KW/1044KWH_L_FT-N | TSE-1000KW/1044KWH_L_FT-S |
| Постоянный ток, сторона DC | Тип элемента | Литий-железо-фосфатный / 314 Ач | Литий-железо-фосфатный / 314 Ач |
| Конфигурация модуля | 52,2 кВт⋅ч, степень защиты IP52S | 52,2 кВт⋅ч, степень защиты IP52S | |
| Конфигурация системы | 1044 кВт⋅ч, 4 параллели, 260 последовательно | 1044 кВт⋅ч, 4 параллели, 260 последовательно | |
| Номинальное напряжение постоянного тока | 832 В | 832 В | |
| Диапазон напряжения постоянного тока | 728 – 936 В | 728 – 936 В | |
| Максимальная скорость заряда/разряда | 0,5 С | 0,5 С | |
| Максимальная глубина разряда | 100% (при 25±2 °C) | 100% (при 25±2 °C) | |
| Силовой блок | Номинальная мощность системы хранения энергии | 500 кВт | 1000 кВт |
| Номинальное переменное напряжение | 400 В | 400 В | |
| Диапазон отклонений переменного напряжения | ±15% | ±15% | |
| Тип сети | 3 фазы + нейтраль + защитное заземление | 3 фазы + нейтраль + защитное заземление | |
| Номинальная частота | 50 Гц / 60 Гц | 50 Гц / 60 Гц | |
| Номинальная мощность STS | — | 1000 кВт | |
| Переключение сетевое/автономное | — | <20 мс | |
| Коэффициент мощности | 0,99, диапазон регулировки -1 … +1 | 0,99, диапазон регулировки -1 … +1 | |
| Коэффициент нелинейных искажений тока THDi | <0,5% от номинального тока | <0,5% от номинального тока | |
| Постоянная составляющая тока | — | — | |
| Максимальный ток входа PV инвертора | — | 800 А | |
| Максимальный ток входа дизель-генератора | — | 800 А | |
| Резервное питание | Максимальный ток порта резервной нагрузки | 800 А | 800 А |
| Максимальная мощность резервной нагрузки* | 350 кВт (70% номинальной выходной мощности) | 350 кВт (70% номинальной выходной мощности) | |
| Общие параметры | Ресурс циклов заряда-разряда | ≥8000 циклов | ≥8000 циклов |
| Способ связи | Modbus TCP/IP | Modbus TCP/IP | |
| Система пожаротушения | Аэрозольное + водораспылительное пожаротушение | Аэрозольное + водораспылительное пожаротушение | |
| Степень защиты оболочки | IP55 | IP55 | |
| Система охлаждения | Жидкостное охлаждение + принудительное воздушное охлаждение | Жидкостное охлаждение + принудительное воздушное охлаждение | |
| Рабочая температура окружающей среды | -25 °C … +55 °C (при температуре выше 45 °C требуется снижение мощности) | -25 °C … +55 °C (при температуре выше 45 °C требуется снижение мощности) | |
| Класс антикоррозионной защиты | C4 (опционально C5) | C4 (опционально C5) | |
| Влажность окружающей среды | 0–95% ОВ, без образования конденсата | 0–95% ОВ, без образования конденсата | |
| Уровень шума | ≤80 дБ | ≤80 дБ | |
| Высота над уровнем моря | 3000 м (при высоте выше 2000 м требуется снижение мощности) | 3000 м (при высоте выше 2000 м требуется снижение мощности) | |
| Габариты (Ш×Г×В) | 2991×2438×2896 мм | 2991×2438×2896 мм | |
| Масса | 14 т | 14 т | |
| Стандарты безопасности/ЭМС | UN3536, IEC62477-1, IEC62619, IEC63056, UL9540A | UN3536, IEC62477-1, IEC62619, IEC63056, UL9540A | |
| Стандарты подключения к сети | EN50549-10, EN50549-2-10, G99, VDE4105, NR8097, C10/C11 | EN50549-10, EN50549-2-10, G99, VDE4105, NR8097, C10/C11 |
