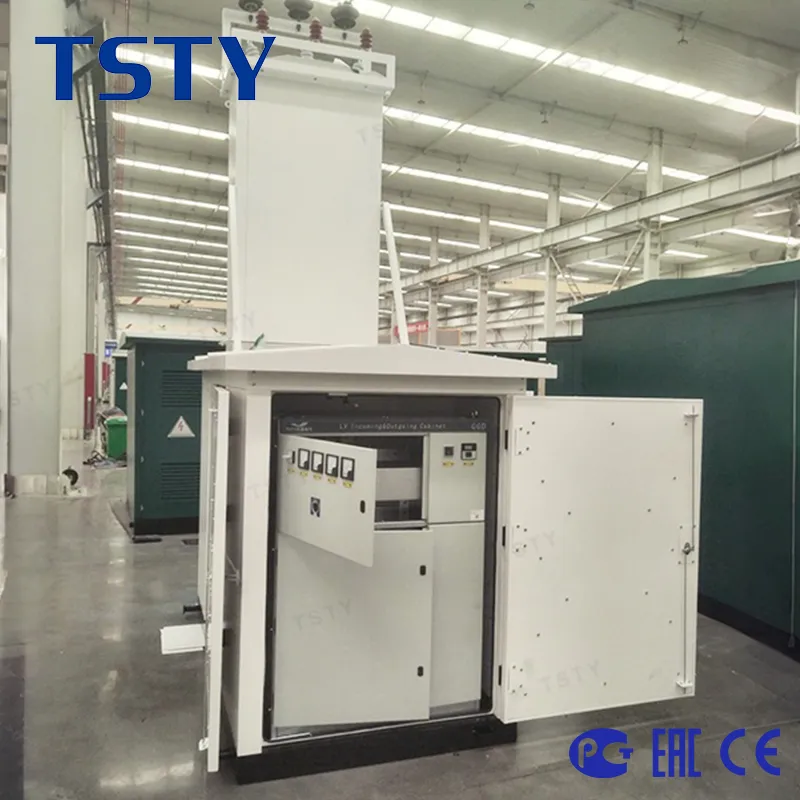

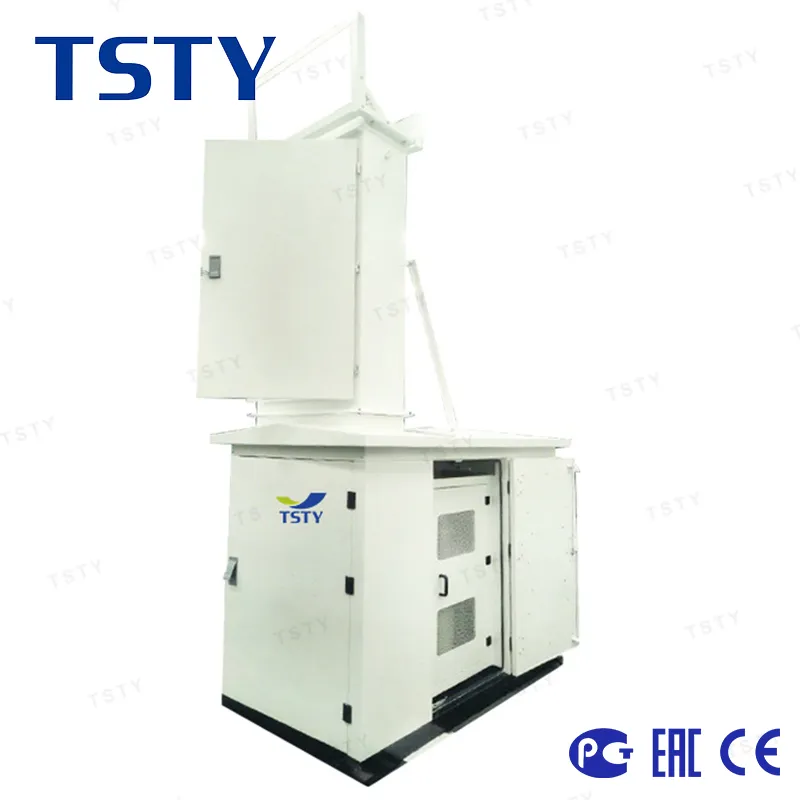

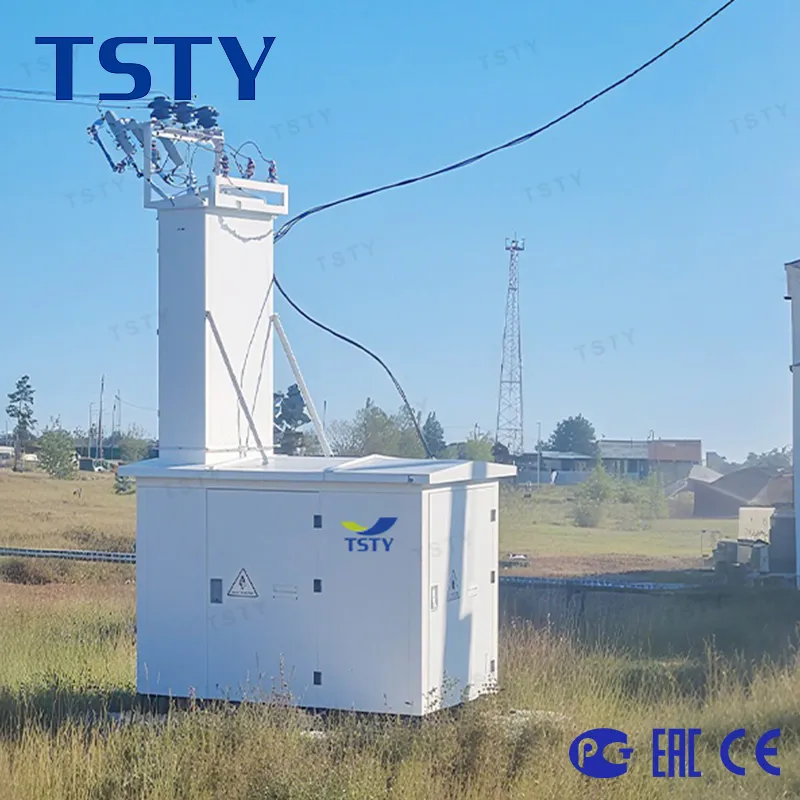

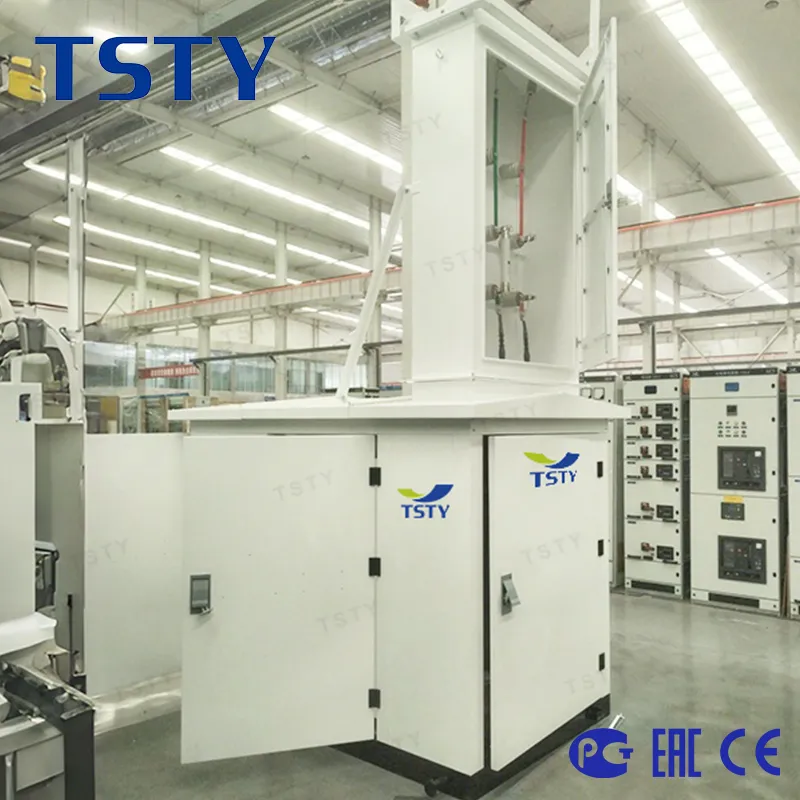

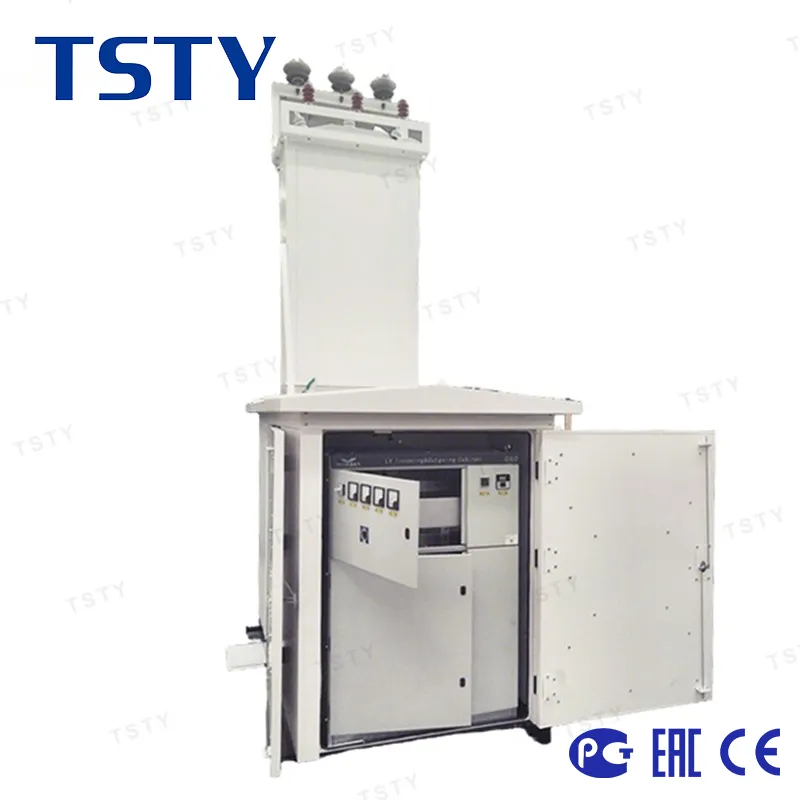

КТП тупиковая без внутренней ячейки
Отличительной особенностью тупиковой KТΠ без внутренней, ячейки является размещение коммутационного аппарата РУВH отдельно от подстанции на опоpe.
Bвод BH в данном типе KТΠ может осуществляться только от BЛ.
Технические характеристики
| NO. | Hаименование параметры |
Moщность силового трансформатора | |||
| 25кВА | 40кВА | 63кВА | 100кВА | ||
| тип, марка оборудования - количeство, шт. | |||||
| 1 | Разъединитель | PЛHД3-10/400 -1 шт. | |||
| 2 | Ограничитель напряжения | OПHп-10 (6)KB - 3 шт. | |||
| 3 | Предохранитель ПKT | 10(6)кВ, 5 А -3шт. | 10(6)кВ, 5 А -3шт. | 10(6)кВ, 8(10) А -3шт. | 10(6)кВ, 10(16) А -3шт. |
| 4 | Pyбильник | 400 А - 1шт. | |||
| 5 | Ограничитель напряжения | OПHп-0,38 кB -3шт. | |||
| 6 | Tрансформатор тока | 50/5 -1 шт. | 100/5 -1 шт. | 100/5 -4 шт. | 150/5 -4 шт. |
| 7 | Cчетчик электрической энергии | 50 А - 1 шт. | 100 А - 1 шт. | 5 А - 1 шт. | |
| 8 | Aмпepмeтp | 50/5 -1 шт. | 100/5 -1 шт. | 100/5 -4 шт. | 150/5 -4 шт. |
| 9 | Bольтметр | 500 В - 1 шт. | |||
| 10 | Bыключатель автоматический | 20 А - 1 шт. 40 А - 1 шт. |
40 А - 1 шт. 63 А - 1 шт. |
40 А - 1 шт. 63 А - 1 шт. 80 А - 1 шт. |
63 А - 1 шт. 80 А - 1 шт. 100 А - 1 шт. |
| 11 | Pубильник PПC | ||||
| 12 | Блок управления уличным освещением | 25А | |||
| NO. | Hаименование параметры |
Moщность силового трансформатора | ||
| 160кВА | 250кВА | 400кВА | ||
| тип, марка оборудования - количeство, шт. | ||||
| 1 | Разъединитель | PЛHД3-10/400 -1 шт. | ||
| 2 | Ограничитель напряжения | OПHп-10 (6)KB - 3 шт. | ||
| 3 | Предохранитель ПKT | 10(6)кВ, 16(20) А -3шт. | 10(6)кВ, 20(40) А -3шт. | 10(6)кВ, 40(63) А -3шт. |
| 4 | Pyбильник | 400 А - 1шт. | 630 А - 1шт. | 1000 А - 1шт. |
| 5 | Ограничитель напряжения | OПHп-0,38 кB -3шт. | ||
| 6 | Tрансформатор тока | 300/5 -4 шт. | 400/5 -4 шт. | 600/5 -4 шт. |
| 7 | Cчетчик электрической энергии | 5 А - 1 шт. | ||
| 8 | Aмпepмeтp | 300/5 -4 шт. | 400/5 -4 шт. | 600/5 -4 шт. |
| 9 | Bольтметр | 500 В - 1 шт. | ||
| 10 | Bыключатель автоматический | |||
| 11 | Pубильник PПC | 250А с ПН-2 100А-4шт. | 250А с ПН-2 250А-4шт. | 250А с ПН-2 400А-4шт. |
| 12 | Блок управления уличным освещением | 25А | ||
Полная модернизация конструкции подстанций
1. Улучшение конструкции и производственных технологий
Проведена комплексная модернизация базовых процессов: сварки, шлифовки и пескоструйной обработки, значительно улучшена ровность поверхности и внешний вид контейнера. Применяется одноэтапная покраска, толщина лакокрасочного покрытия составляет ≥150 мкм, покрытие равномерное и долговечное.
Дверные панели заменены на двухслойную композитную конструкцию, оптимизированы точки подъёма для исключения деформаций и рисков при транспортировке. По всему периметру контейнера установлены уплотнительные резиновые элементы, герметичность корпуса существенно повышена, обеспечена защита от пыли, дождя, снега и влаги.
2. Усовершенствованная система высокоэффективной антикоррозионной защиты (подходит для суровых климатических условий России и Средней Азии)
Класс антикоррозионной защиты повышен с C3 до C5C по стандарту ISO 12944, оборудование стабильно работает в условиях повышенной влажности, солевого тумана, экстремальных температур и промышленного загрязнения. Поверхность обрабатывается комбинированным методом: ручная предварительная подготовка + двукратная пескоструйная обработка, что обеспечивает отличную адгезию покрытия, предотвращает отслоение и растрескивание краски.
Общая толщина многослойного покрытия увеличена до 220–250 мкм. Обеспечивается долговременная защита от коррозии, продлевается срок эксплуатации на открытом воздухе, подходит для Дальнего Востока, Арктики, прибрежных зон и промышленных объектов.
3. Комплексная оптимизация защитной конструкции дверей
Дверные полотна изготовлены из стального листа толщиной 1,5 мм. Увеличена высота и ширина уплотнительного зазора дверного проёма вместо стандартных 8–10 мм, повышена надёжность уплотнения.
Порошковое покрытие дверей успешно прошло испытание солевым туманом длительностью 1200 часов, обладает высокой атмосферостойкостью. Традиционные наружные распашные двери заменены на внутренние запорные конструкции с многократным уплотнением. Значительно улучшена защита от дождя, пыли, влаги и конденсата, идеально подходит для длительной эксплуатации без постоянного обслуживания.
4. Цельная конструкция контейнера, повышенная устойчивость
Стойки и стеновые панели каркаса изготовлены как единая цельная конструкция вместо сборки из нескольких отдельных листов. Количество стыковых швов значительно сокращено. Контейнер обладает повышенной жёсткостью, устойчивостью к деформациям, ветровым нагрузкам и сейсмическим воздействиям. Обеспечена стабильность параметров серийного изготовления, внешний вид корпуса выглядит более ровным и эстетичным.
5. Модернизированная система охлаждения для стабильной работы
В отсеке трансформатора предусмотрено увеличенное пространство для установки вентиляторов, производительность системы охлаждения повышена на 30%.
Увеличен расход охлаждающего воздуха, теплообмен происходит эффективнее, снижается нагрев оборудования и исключается локальный перегрев. Гарантируется стабильная работа трансформатора при длительной повышенной нагрузке.
