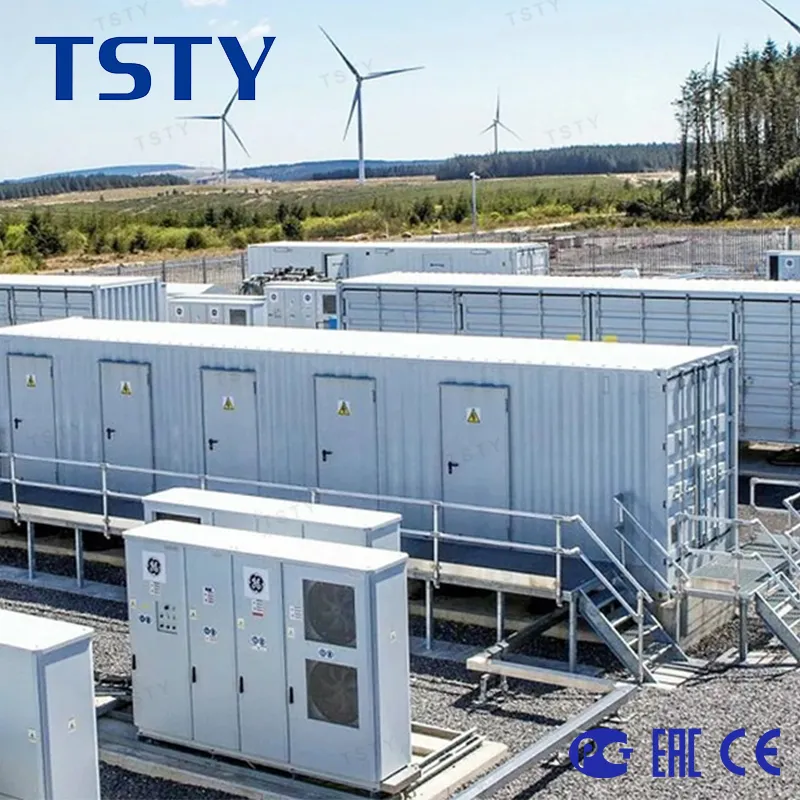

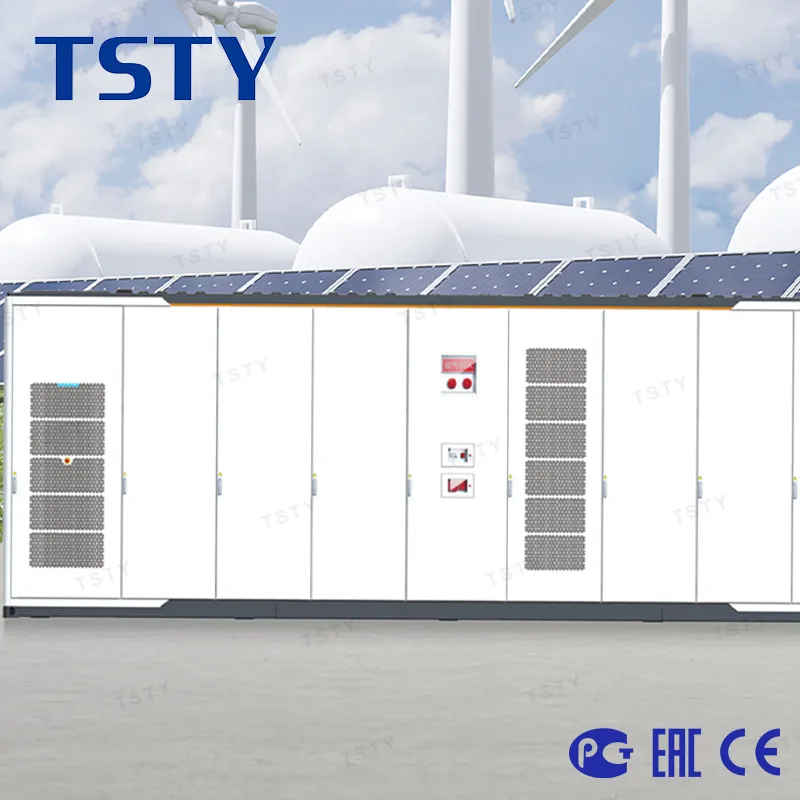

Контейнерная система хранения энергии с жидкостным охлаждением «всё в одном»
Модель: TSE-1000KW/2170KWH_L_FT
Описание
маркер
Контейнерная система хранения энергии с жидкостным охлаждением «всё в одном»
Модель: TSE-1000KW/2170KWH_L_FT
Описание
Инновационное комплексное решение TSTY на напряжении 400 В в контейнере интегрирует преобразователь PCS, систему управления энергией EMS, систему управления батареями BMS, систему охлаждения, комплекс пожаротушения, шкаф переменного тока и другие основные компоненты. Высокоинтегрированная система с высококачественными аккумуляторными элементами на 314 Ач обеспечивает высокую плотность энергии при компактных габаритах. Эффективная гибридная система охлаждения гарантирует стабильную работу, разница температур элементов не превышает 3 °C. Оборудование выполнено в стандартном 20-футовом контейнере, обеспечивает удобную транспортировку, быстрый монтаж и гибкое развертывание. Подходит для коммерческих, промышленных и сетевых систем хранения энергии.
Основные преимущества
Гибридная система охлаждения
Батарейная система с жидкостным охлаждением в сочетании с воздушным охлаждением преобразователя PCS обеспечивает двойную гарантию оптимальной эффективности и высокой производительности.
Решение на основе отдельных батарейных строк
Независимое управление каждым батарейным кластером повышает надёжность и стабильность работы системы.
Комплексная интегрированная конструкция
Высокоинтегрированная батарейная система, система охлаждения и пожарная защита обеспечивают большую мощность при меньших занимаемых площадях.

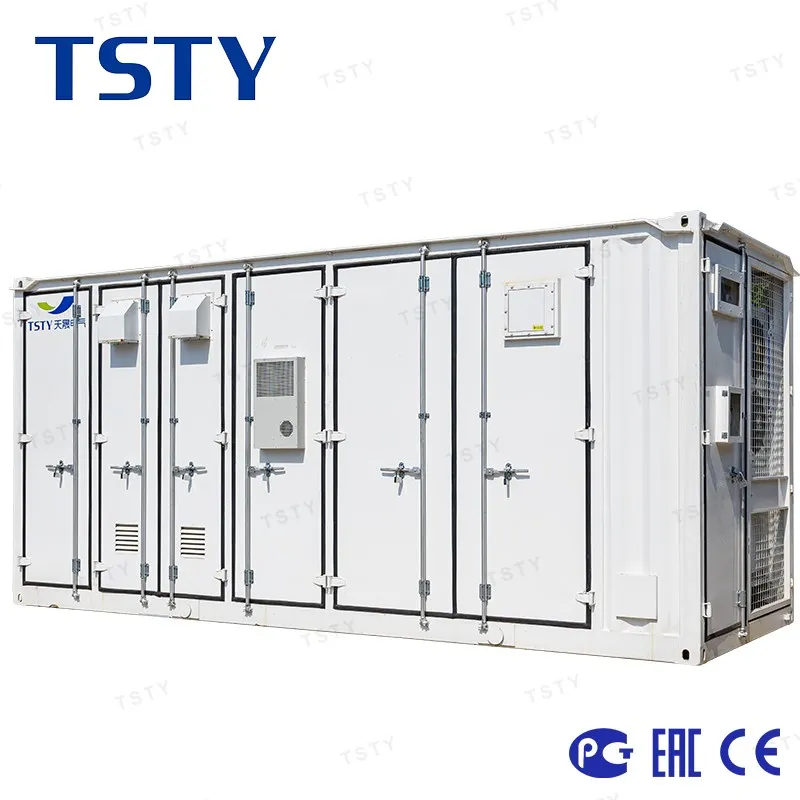

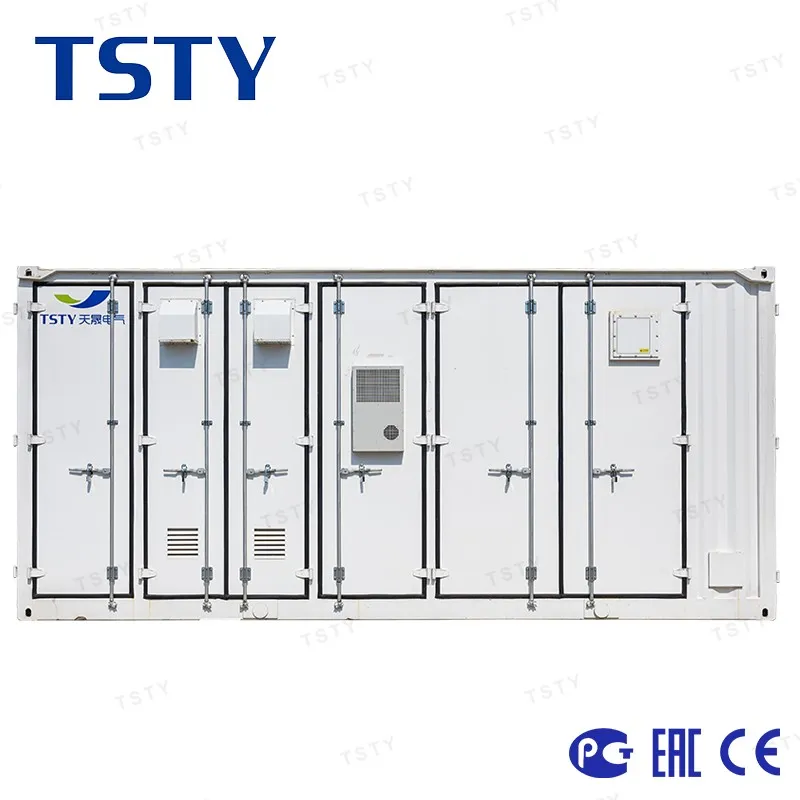

Стандартный 20-футовый контейнер
Предварительная сборка и тестирование перед отгрузкой, простая транспортировка, быстрый ввод в эксплуатацию, сокращение сроков поставки.
Технические характеристики
| Категория | Параметр | Значение |
| Сторона постоянного тока DC | Тип элемента | Литий-железо-фосфатный / 314 Ач |
| Конфигурация модуля | 48,2 кВт⋅ч / 1П48С | |
| Конфигурация системы | 2170 кВт⋅ч / 9П240С | |
| Номинальное напряжение постоянного тока | 768 В | |
| Диапазон напряжения постоянного тока | 672 – 864 В | |
| Максимальная скорость заряда/разряда | 0,5 С | |
| Максимальная глубина разряда | 100% (при 25 ± 2 °C) | |
| Сторона переменного тока AC | Номинальная выходная мощность | 1000 кВт |
| Номинальное переменное напряжение | 400 В | |
| Диапазон отклонений напряжения | ±15% | |
| Тип сети | 3 фазы + нейтраль + защитное заземление | |
| Номинальная частота | 50 Гц / 60 Гц | |
| Коэффициент мощности | 0,99, диапазон регулировки -1 … +1 | |
| Коэффициент нелинейных искажений тока THDi | ≤3% | |
| Постоянная составляющая тока | <0,5% от номинального тока | |
| Общие параметры | Максимальный КПД цикла заряда-разряда | 89% |
| Ресурс циклов | ≥8000 циклов | |
| Протокол связи | Modbus TCP/IP | |
| Система пожаротушения | Аэрозольная система + водораспылительное пожаротушение | |
| Степень защиты оболочки | IP55 | |
| Система охлаждения | Жидкостное охлаждение + принудительное воздушное охлаждение | |
| Рабочая температура | -25 °C … +55 °C (при температуре выше 45 °C требуется снижение мощности) | |
| Класс антикоррозионной защиты | C4 (опционально C5) | |
| Влажность | 0–95% ОВ, без конденсата | |
| Уровень шума | ≤80 дБ | |
| Высота над уровнем моря | 3000 м (при высоте выше 2000 м требуется снижение мощности) | |
| Габариты (Ш×Г×В) | 6058×2438×2591 мм | |
| Масса | 24 т | |
| Стандарты безопасности/ЭМС | UN3536, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4, UL9540A, IEC62933-5-2 | |
| Стандарты подключения к сети | EN50549-1-10, EN50549-2-10, G99, VDE4105, NRS097, C10/11, CEI0-21, CEI0-16 |
