Сухие трансформаторы на аморфном сплаве
Трансформаторы сухого типа на аморфном сплаве имеют сердечник, изготовленный из высокопроизводительного материала на основе аморфного сплава.
Описание
маркер

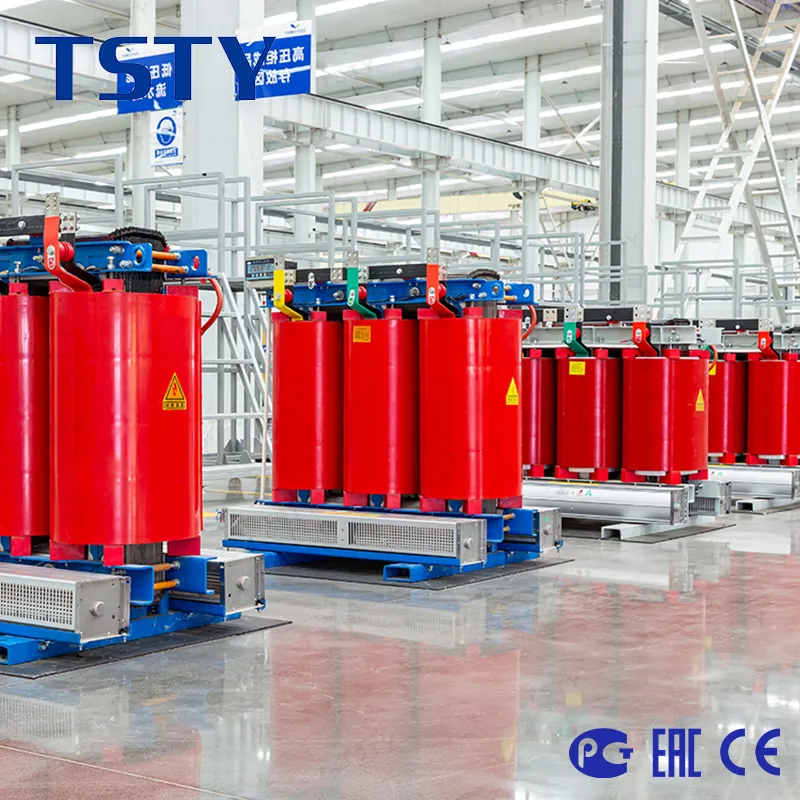

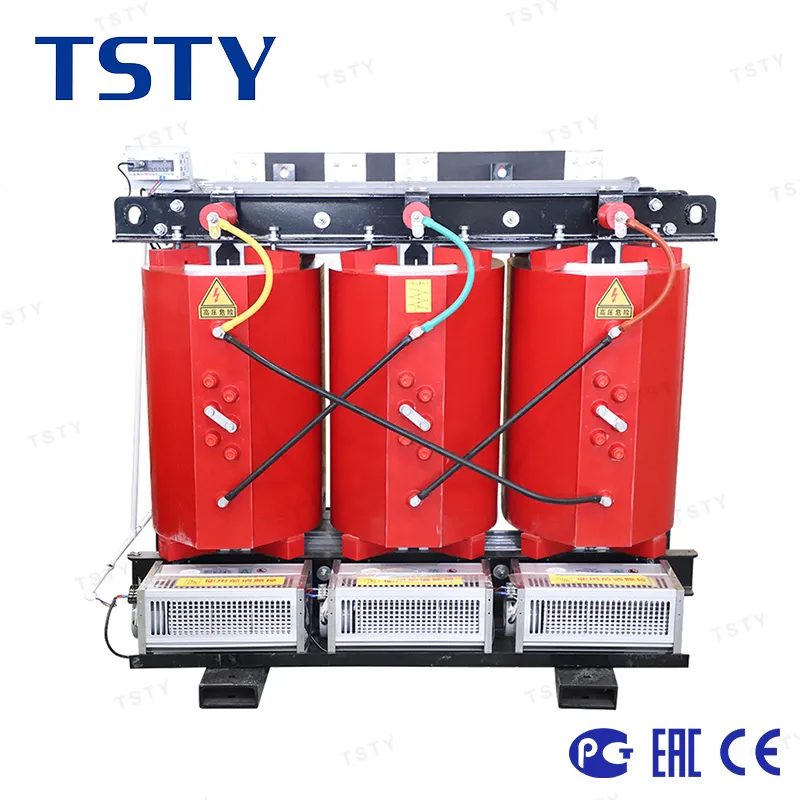

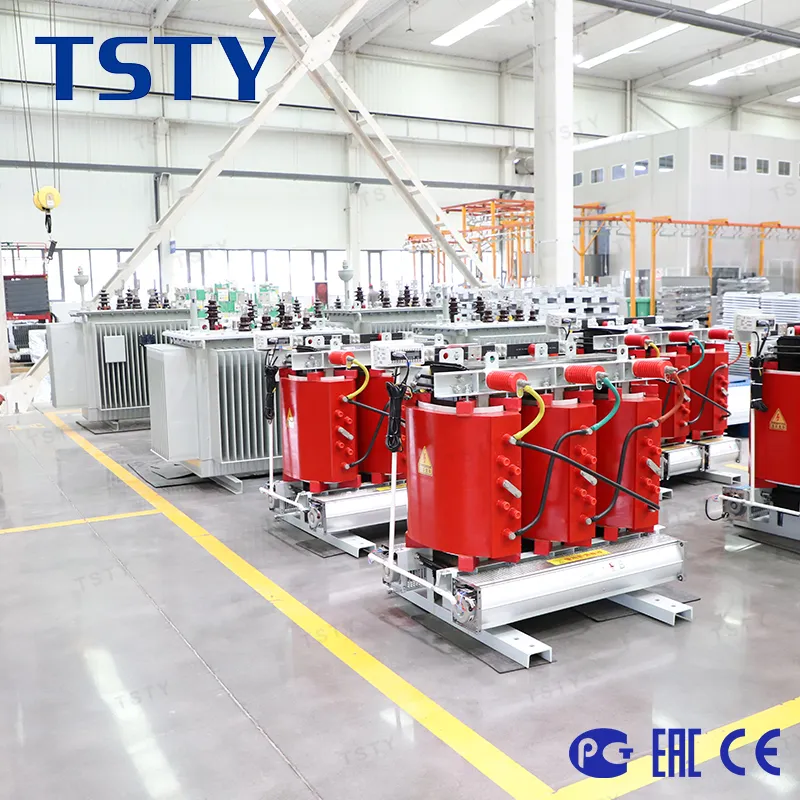

Сухие трансформаторы на аморфном сплаве
Трансформаторы сухого типа на аморфном сплаве имеют сердечник, изготовленный из высокопроизводительного материала на основе аморфного сплава. По сравнению с традиционными трансформаторами на кремнистой стали их холостые потери и ток холостого хода значительно снижены, что обеспечивает исключительную экономию электроэнергии. Аморфносплавные трансформаторы TSTY, отличающиеся высокой эффективностью, энергетической эффективностью и экологической устойчивостью, стали идеальным выбором для применения в таких объектах, как крупные центры обработки данных и вычислительные инфраструктуры.
Характеристики
1. Сердечник изготовлен из аморфного сплава.
2. Холостые потери снижены на 60–70% по сравнению с трансформаторами на кремнистой стали той же модели и мощности, что обеспечивает существенную экономию электроэнергии.
3. Высокая механическая прочность, повышенная устойчивость к коротким замыканиям и хорошая влагостойкость.
4. Высокий уровень изоляции и отличная устойчивость к ударным разрядам молнии.
5. Не требуют технического обслуживания, обладают высокой теплоотдачей и длительным сроком службы.
6. Низкие холостые потери и значительная экономия энергии.
| Сухой трансформатор из аморфного сплава | ||||||||
| Номинальная мощность (кВА) | Группа векторов |
Комбинация напряжений (кВ) | Потери холостого хода (Вт) |
Потери нагрузки (Вт) 120°C (F) | Ток холостого хода (%) | Сопротивление короткого замыкания (%) | ||
| Высокое напряжение |
Диапазон постукивания | Низкое напряжение | ||||||
| 30 | Dyn11 | 6 6.3 6.6 10 10.5 11 |
±5% ±2×2.5% |
0.4 | 70 | 710 | 0.6 | 4 |
| 50 | 90 | 1000 | 0.5 | |||||
| 80 | 120 | 1380 | 0.5 | |||||
| 100 | 130 | 1570 | 0.5 | |||||
| 125 | 150 | 1850 | 0.4 | |||||
| 160 | 170 | 2130 | 0.4 | |||||
| 200 | 200 | 2530 | 0.4 | |||||
| 250 | 230 | 2760 | 0.4 | |||||
| 315 | 280 | 3470 | 0.3 | |||||
| 400 | 310 | 3990 | 0.3 | |||||
| 500 | 360 | 4880 | 0.3 | |||||
| 630 | 420 | 5880 | 0.3 | |||||
| 630 | 410 | 5960 | 0.3 | 6 | ||||
| 800 | 480 | 6960 | 0.3 | |||||
| 1000 | 550 | 8130 | 0.2 | |||||
| 1250 | 650 | 9690 | 0.2 | |||||
| 1600 | 760 | 11700 | 0.2 | |||||
| 2000 | 1000 | 14400 | 0.2 | |||||
| 2500 | 1200 | 17100 | 0.2 | |||||
| 1600 | 760 | 12900 | 0.2 | 8 | ||||
| 2000 | 1000 | 15900 | 0.2 | |||||
| 2500 | 1200 | 18800 | 0.2 | |||||
Модернизация технологии сухих трансформаторов TSTY
1. Зажим сердечника изготовлен методом цельной гибки на ЧПУ вместо сварных швеллеров
2. Модернизация системы вентиляции: боковая продувка заменена верхней
3. Модернизация высоковольтного подключения: вместо паяных медных наконечников с последующим лужением применяются предварительно луженые наконечники, соединяемые холодной опрессовкой. Часть медных труб заменена кабелями, внешний вид монтажа аккуратнее.
