Сухой трансформатор напряжением 10 кВ
Энергосберегающий сухой силовой трансформатор серии SCB на 10 кВ, изготовленный методом литья из эпоксидной смолы, обладает высокой перегрузочной способностью, превосходными изоляционными характеристиками и не требует технического обслуживания.
Описание
маркер

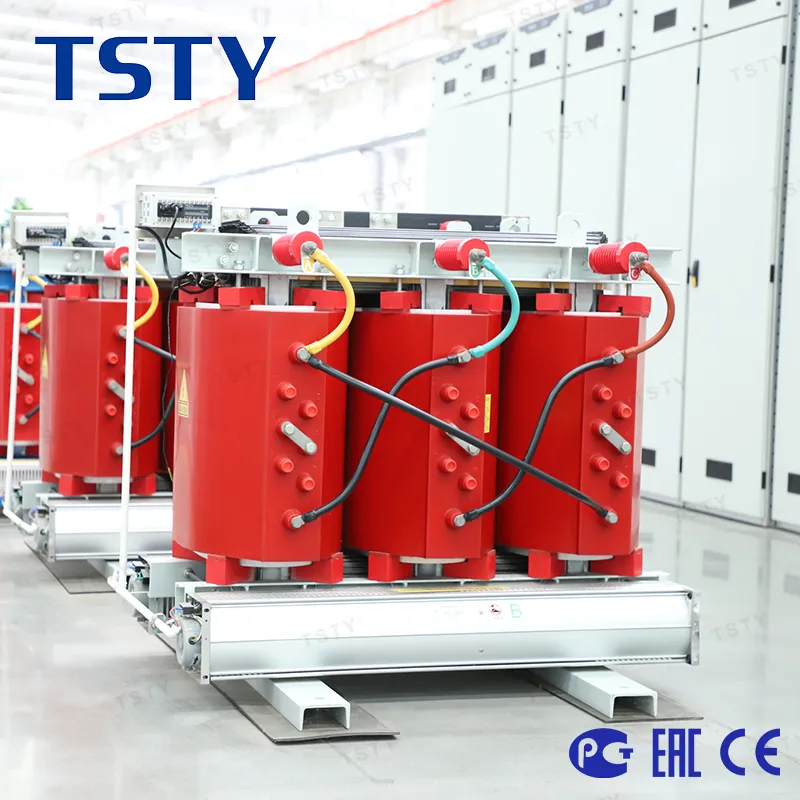

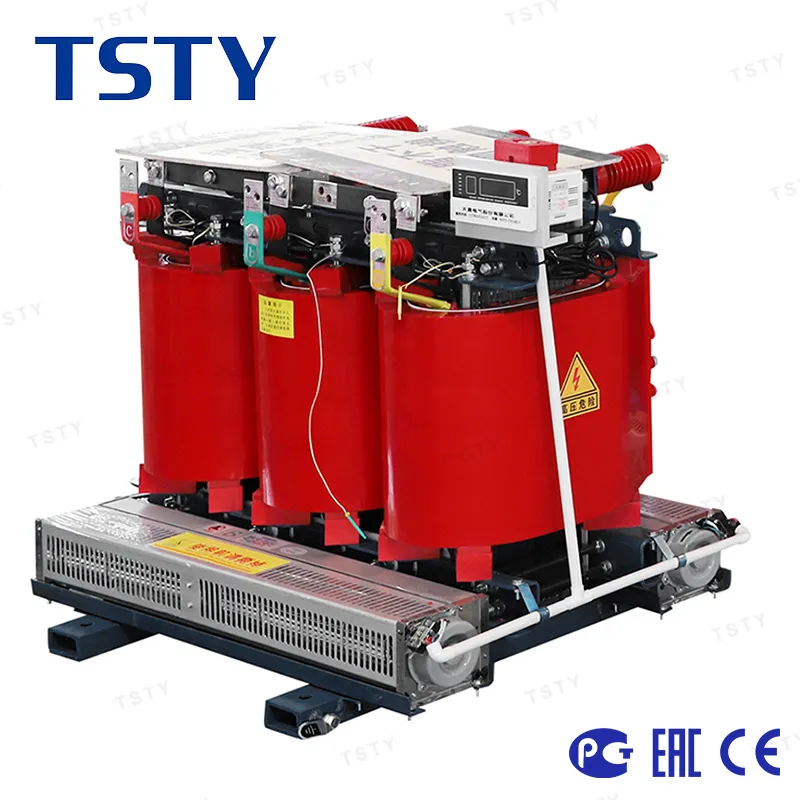

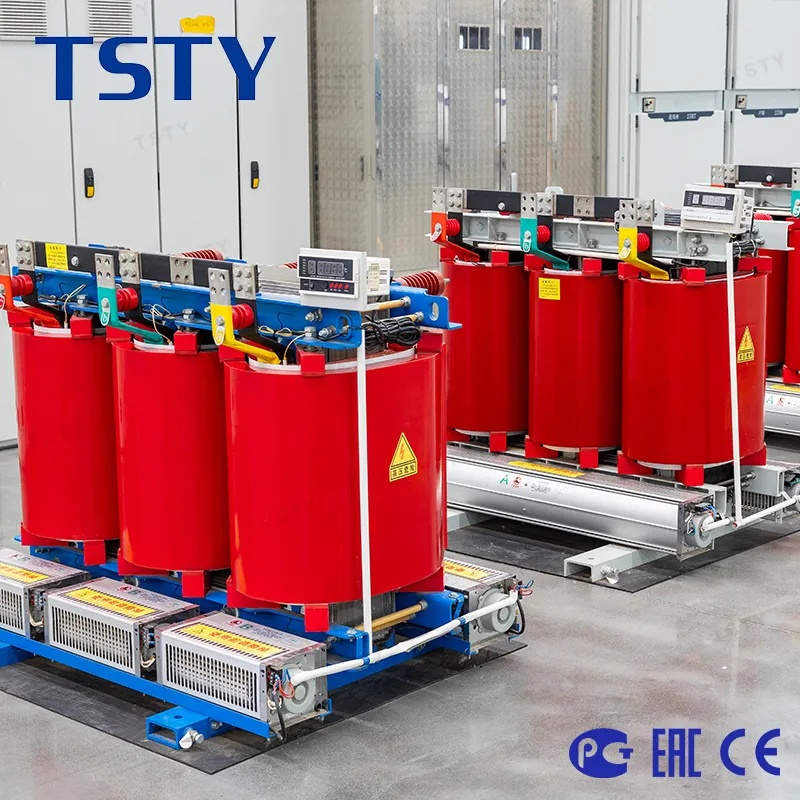

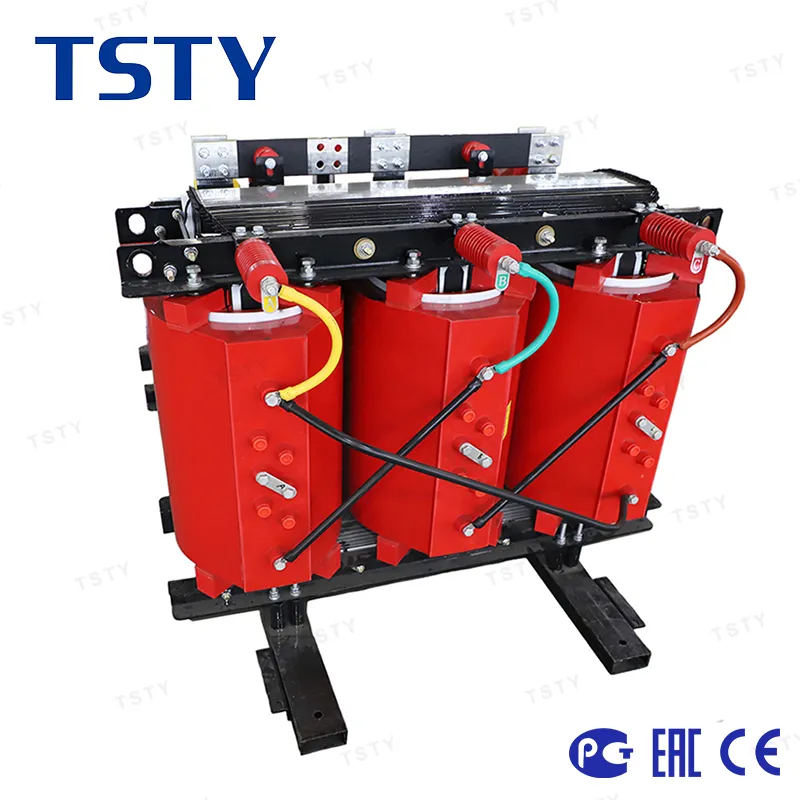

Сухой трансформатор напряжением 10 кВ
Энергосберегающий сухой силовой трансформатор серии SCB на 10 кВ, изготовленный методом литья из эпоксидной смолы, обладает высокой перегрузочной способностью, превосходными изоляционными характеристиками и не требует технического обслуживания. Благодаря вакуумному литью из эпоксидной смолы он полностью изолирует от влаги и пыли, что делает его подходящим для использования в местах с высокими требованиями к безопасности и охране окружающей среды. Данная серия трансформаторов соответствует национальным и международным стандартам, таким как IEC, GOST, UL и CE.
Конструкция
1. Внедрен передовой в Китае процесс литья эпоксидной смолы, обеспечивающий превосходные изоляционные характеристики;
2. В конструкции используется современный холоднопрессованный ориентированный лист электротехнической стали. Семиступенчатое 45-градусное полнофасочное соединение отличается высоким качеством исполнения, при этом потери холостого хода снижены на 3-5 процентных пунктов по сравнению с трехступенчатой технологией.
3. В отличие от традиционного производства сухих трансформаторов, где изоляционное покрытие сердечника обычно черного цвета, компания TSTY применяет прозрачную изоляционную краску. Это позволяет наглядно контролировать качество процесса и используемых материалов.
4. Зажим для изгиба сердечника спроектирован независимо, имеет простую конструкцию, удобен в производстве и установке и значительно снижает уровень шума при работе.
| Сухой трансформатор 10 кВ | |||||||
| Комбинация напряжений | Потери холостого хода (w) | Потери нагрузки (Вт) | |||||
| Номинальная мощность (кВА) | Высокое напряжение (кВ) | Диапазон постукивания | Низкое напряжение | B (100℃) |
F (120 ℃) |
H (145 ℃) |
|
| 30 | 6 6.3 6.6 10 10.5 11 |
±5% ±2×2.5% |
0.4 | 105 | 605 | 640 | 685 |
| 50 | 155 | 845 | 900 | 965 | |||
| 80 | 210 | 1160 | 1240 | 1330 | |||
| 100 | 230 | 1330 | 1415 | 1520 | |||
| 125 | 270 | 1565 | 1665 | 1780 | |||
| 160 | 310 | 1800 | 1915 | 2050 | |||
| 200 | 360 | 2135 | 2275 | 2440 | |||
| 250 | 415 | 2330 | 2485 | 2665 | |||
| 315 | 510 | 2945 | 3125 | 3355 | |||
| 400 | 570 | 3375 | 3590 | 3850 | |||
| 500 | 670 | 4130 | 4390 | 4705 | |||
| 630 | 775 | 4975 | 5290 | 5660 | |||
| 630 | 750 | 5050 | 5365 | 5760 | |||
| 800 | 875 | 5895 | 6265 | 6715 | |||
| 1000 | 1020 | 6885 | 7315 | 7885 | |||
| 1250 | 1205 | 8190 | 8720 | 9335 | |||
| 1600 | 1415 | 9945 | 10555 | 11320 | |||
| 2000 | 1760 | 12240 | 13005 | 14005 | |||
| 2500 | 2080 | 14535 | 15445 | 16605 | |||
Характеристики
1. Низкие потери, низкий уровень частичных разрядов и низкий уровень шума;
2. Эксплуатационные параметры изделий серии SCB превосходят стандарты GB и IEC;
3. Безопасный, огнестойкий, пожаробезопасный и экологически чистый, может быть установлен непосредственно в центре нагрузки;
4. Не требует технического обслуживания, прост в установке и имеет низкие общие эксплуатационные расходы;
5. Низкий температурный нагрев и высокая надежность изделия;
6. Прочная конструкция и высокая сейсмостойкость;
7. Влагостойкий, коррозионностойкий и широко применимый.
Область применения: Изделие обладает высокой адаптивностью к окружающей среде и особенно подходит для мест с большими сезонными колебаниями нагрузки или требованиями к перегрузке.
