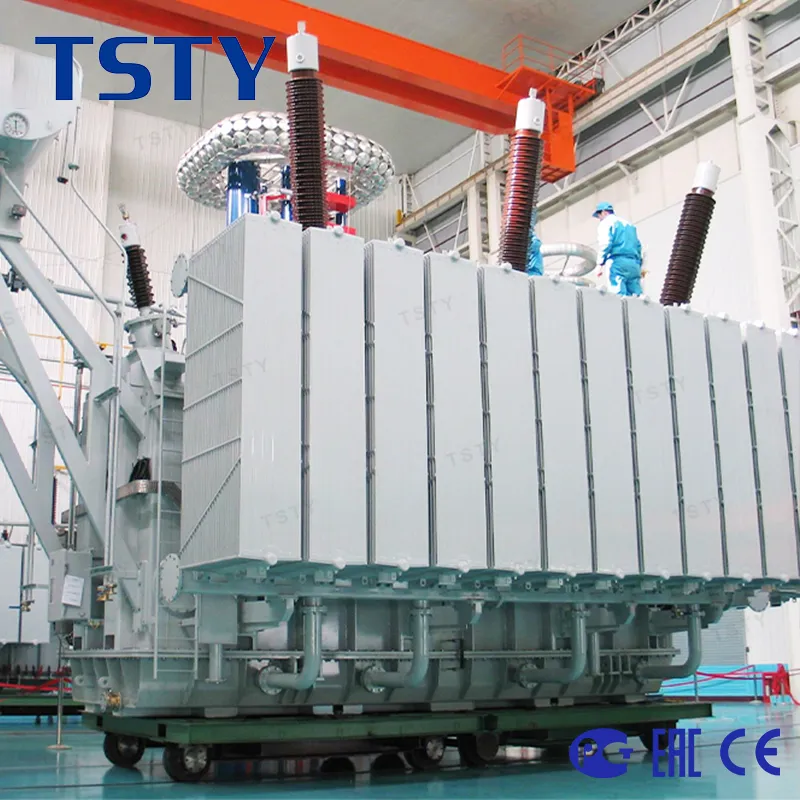

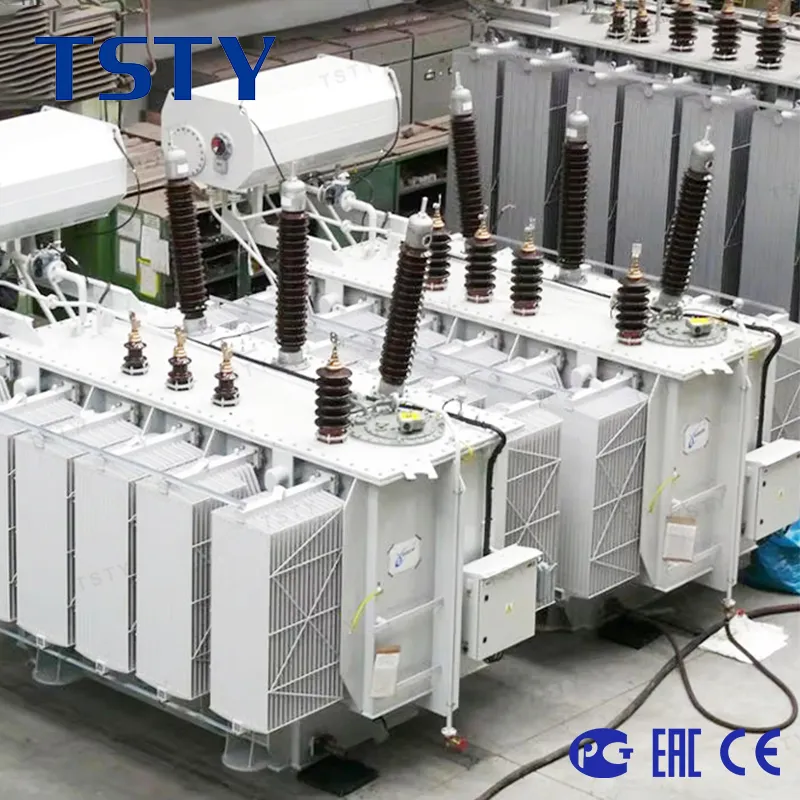

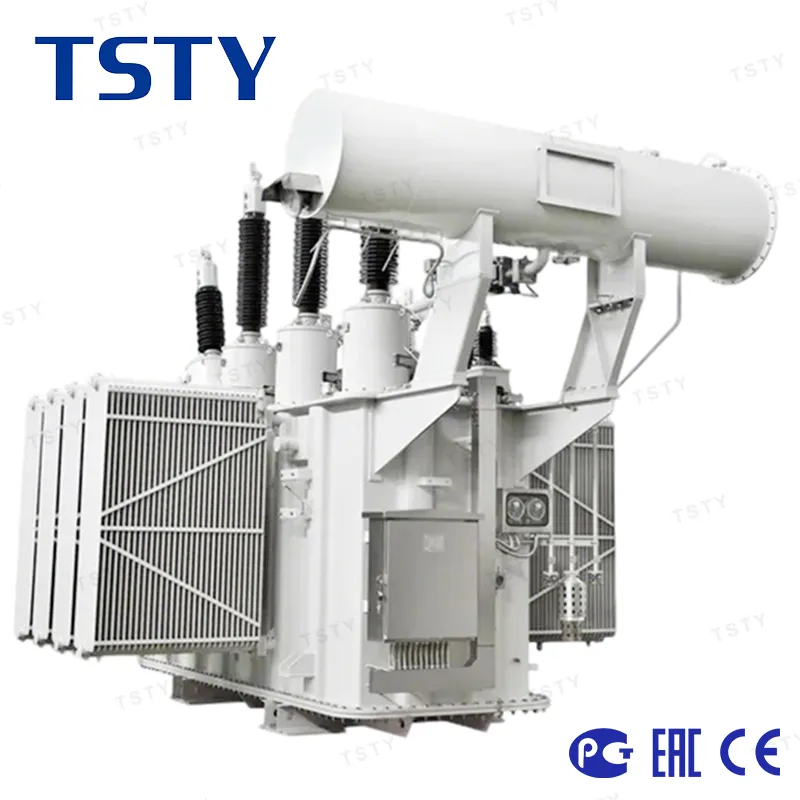

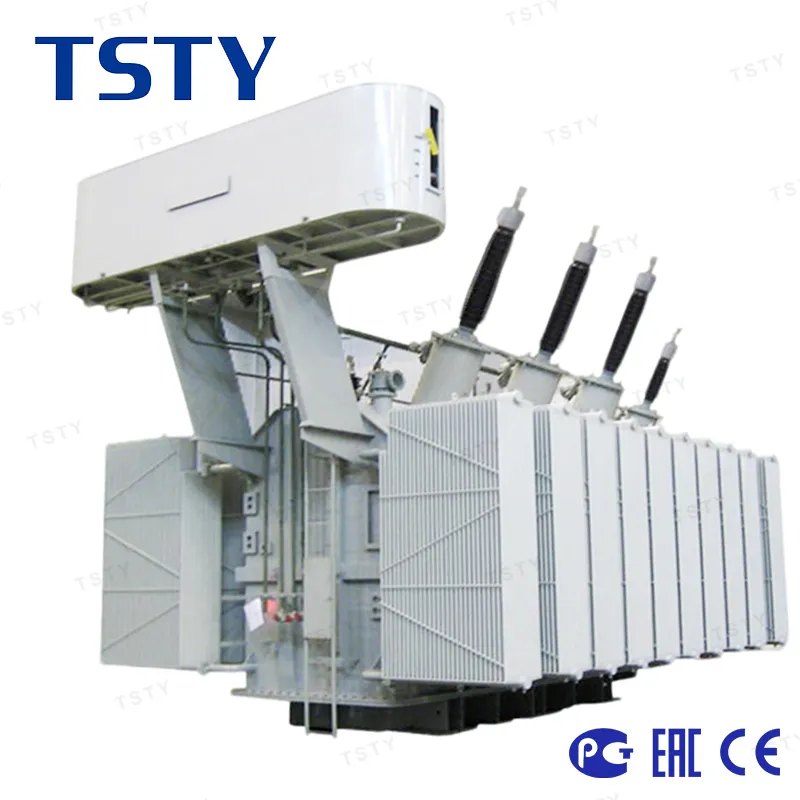

Силовой Трансформатор 220 кВ
Энергосберегающие масляные трансформаторы напряжением 220 кВ отличаются низкими потерями, низким уровнем шума, низким температурным подъемом, высокой надёжностью, нулевой утечкой и не требуют технического обслуживания. Все технические характеристики соответствуют международным передовым стандартам.
Описание
маркер
Позиционирование и области применения продукции
Энергосберегающие масляные трансформаторы напряжением 220 кВ отличаются низкими потерями, низким уровнем шума, низким температурным подъемом, высокой надёжностью, нулевой утечкой и не требуют технического обслуживания. Все технические характеристики соответствуют международным передовым стандартам.
Они широко применяются в энергетических системах электростанций, подстанций, ветряных парков и фотоэлектрических станций на возобновляемых источниках энергии, а также на крупных промышленных и горнодобывающих предприятиях, в том числе в нефтехимической отрасли.
Особенности продукции
Низкие потери: Благодаря специализированным электромагнитным расчетам и производственным технологиям потери холостого хода снижены на 20%, а нагрузочные потери — на 5% по сравнению с государственными стандартами, что обеспечивает существенное энергосбережение.
Низкий уровень шума: На нескольких узлах применена эксклюзивная технология шумоподавления, направленная на электромагнитные и механические источники шума, что позволяет снизить уровень шума трансформатора на 3–5 дБ(А) относительно государственных стандартов.
Повышенная стойкость к коротким замыканиям: Продукция прошла испытания на внезапное короткое замыкание в Национальном центре контроля качества и испытаний трансформаторов, что подтверждает её надежность при ударных нагрузках от коротких замыканий.
| 220КВ 31500kVA-240000kVA Силовой Трансформатор | |||||||||
| Номинальная мощность (кВА) | Комбинация напряжений | Группа векторов |
Потери холостого хода (Вт) |
Потери при нагрузке | Ток холостого хода (%) | Распределение мощностей (%) | Импеданс (%) | ||
| Высокое напряжение (кВ) | Диапазон подкатки | Низкое напряжение (кВ) |
|||||||
| 31500 | 220±8 x1.25% 230±8 |
69
115 121 |
6.3
6.6 10.5 21 36 37 38.5 |
YNyn0 d11 |
28 | 145 | 0.77 | 100/100 /100 100/50 100/100 |
HV-MV 12-14 HV-LV MV-LV |
| 40000 | 33 | 174 | 0.73 | ||||||
| 50000 | 38 | 205 | 0.74 | ||||||
| 63000 | 45 | 244 | 0.69 | ||||||
| 90000 | 10.5
21 36 37 38.5 |
58 | 315 | 0.54 | |||||
| 120000 | 74 | 390 | 0.54 | ||||||
| 150000 | 86 | 463 | 0.48 | ||||||
| 180000 | 99 | 568 | 0.48 | ||||||
| 240000 | 120 | 704 | 0.43 | ||||||
Масляный трансформатор TSTY – новые технологические улучшения
1. Медные выводы обмотки увеличены с 3 до 5 штук, повышена стабильность проводимости и резервная мощность.
2. Оптимизация конструкции крупногабаритного оборудования: края трансформаторов на 14000 кВА обработаны скруглением и шлифовкой, снижены риски во время транспортировки и эксплуатации.
3. Изменена система защиты при погрузочно-разгрузочных работах: жесткая защита заменена мягкими резиновыми чехлами, предотвращающими повреждения от ударов при транспортировке.
4. Стандартизирована прокладка внешних вторичных кабелей, на баке установлен специальный короб для вторичной проводки.
5. Внедрен стандарт двукратной окраски корпуса для повышения антикоррозийных свойств.
связаться с нами
Сопутствующие популярные продукты
Контейнерная система хранения энергии с жидкостным охлаждением «всё в одном» TSE-1000KW/1044KWH_L_FT-N
Контейнерная система хранения энергии с жидкостным охлаждением «всё в одном» Модели: TSE-1000KW/1044KWH_L_FT-N TSE-1000KW/1044KWH_L_FT-S

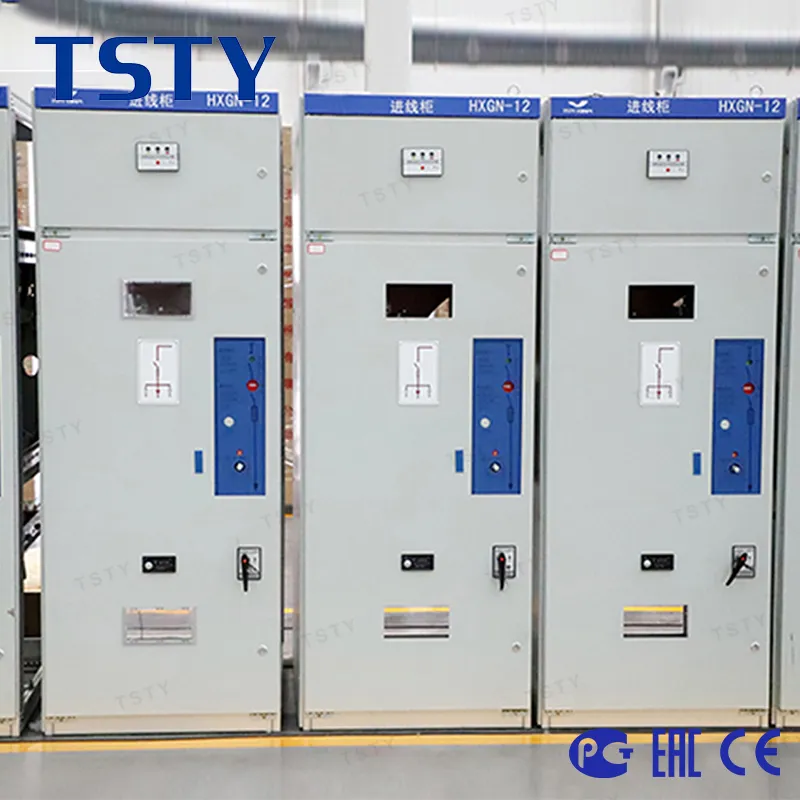

Распределительное устройство HXGN-12
